我公司是国内起重运输机械设计与制造单位。主要生产DJC型系列波状挡边带式输送机、通用固定或移动带式输送机、起重机械等产品。其中DJC型系列波状挡边带式输送机是一种为一般散状物料连续输送设备,采用国外先进技术,已设计制造了2000多台设备,广泛应用于冶金、化工、煤炭、建材、矿山、电力等部门。该产品具有易于总体设计,倾角0°—90°任意选择,功率省,占地少,土建施工量小,可大幅降低工程总体设计造价等诸多优点。公司特别是在90°FDJ覆带式大倾角输送技术方面处于国内领先地位,深得用户一致好评。

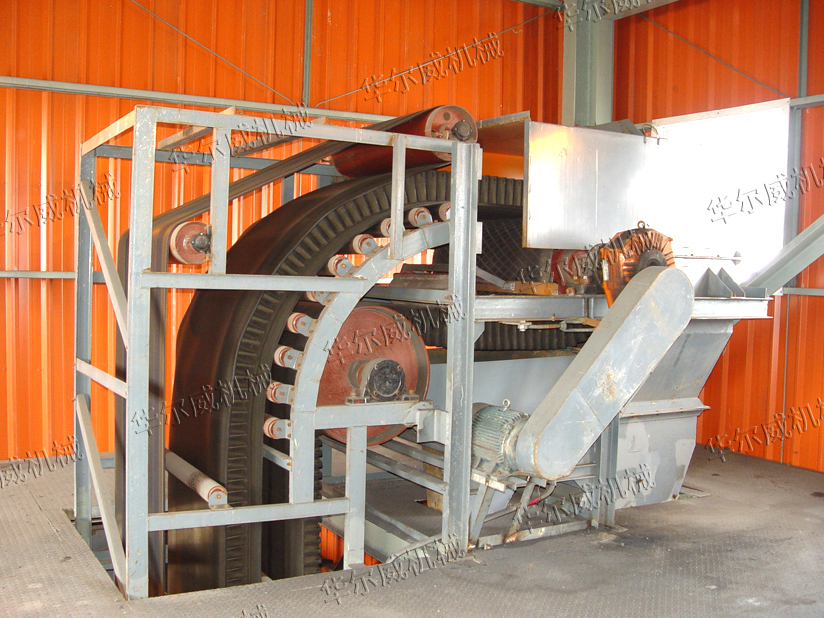

覆带式大倾角头架

FDJ型覆带式波纹挡边带式输送机是由我公司在普通大倾角带式输送机技术和生产实践经验的基础上研制开发的,FDJ型覆带式波纹挡边带式输送机与普通波纹挡边带式输送机相比,最大的特点:输送量大,不存在垂直段撒料问题,密封环保性好,占地面积小等。输送角度更适宜90°,在场地要求清洁干净的情况下尤为适用。它维修方便,通用性强,是冶金、矿山、煤炭、港口、电厂、锅炉、化工、建材等行业进行散料输送的新型带式输送机,已在全国推广适用,近年来特别在钢厂炼钢上料系统中广泛应用。

主要结构及特点:覆带式波纹挡带式输送机是由头部机架、驱动装置组合、上水平段托辊组、回程托辊组、传动滚筒、改向滚筒、中间架、导向轮、挡边胶带、覆盖胶带、覆带改向滚筒、覆带拉紧装置、等主要部件组成。分为波纹挡边皮带机本体和覆带系统两大部分。


覆带式大倾角凹弧段                                                                           覆带式大倾角凸弧段

FDJ型系列覆带式波纹挡边带式输送机主要技术参数

带宽B(mm

500 650 800 1000 1200 1400

挡边高H(mm)

80 120 120 160 120 160 200 160 200 240 200 240 300 240 300 400

横隔板高h(mm)

75 110 110 150 110 150 180 150 180 220 180 220 280 220 280 360

输送量(m /h)

104 260 500 800 1200 1600
带速(m/s)

0.8    1.0    1.25    1.6    2.0    2.5    3.15    4.0

允许倾角

0°—90°内任意角度

功率(Kw)

1.5—30

1.5—55

2.2—90

4—110

5.5—185
